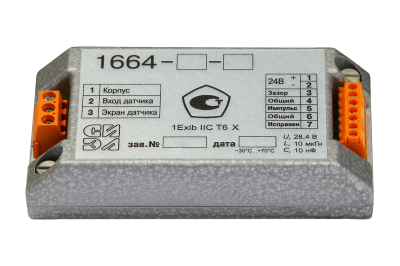

Преобразователь измерительного канала частоты вращенияСИЭЛ–1664

1664-1

  • Описание.

    Преобразователи измерительного канала частоты вращения состоят из чувствительного элемента — датчика с кабелем СИЭЛ–166Д-… и генератора-преобразователя СИЭЛ–1664-…

    Устройства используют вихретоковый принцип преобразования мгновенного значения расстояния между контролируемым объектом и торцом измерительной головки датчика в напряжение, используемое генератором-преобразователем и поступающее на один из выходов.

    Для формирования измерительного канала частоты вращения генератор-преобразователь СИЭЛ–1664-… формирует на одном из выходов импульсный сигнал “Импульс” в токовой петле (0 – 20) мА, подключаемый на счетный вход соответствующего контрольно­измерительного устройства.

    Отличительными особенностями преобразователей являются:

    • изготовление измерительной головки датчика из материалов, стойких к воздействию агрессивных сред;
    • отсутствие в конструкции датчика разъемных соединений; герметизация заделки кабеля;
    • гальваническая изоляция питающих и измерительных цепей генератора-преобразователя и низкое значение тока потребления позволяют подключать внешние цепи генератора-преобразователя через барьеры искробезопасности СИЭЛ–1949 при использовании преобразователя во взрывоопасной зоне;
    • взаимозаменяемость согласованных по исполнению датчиков и генераторов-преобразователей.

    Характеристики и модификации вихретоковых датчиков СИЭЛ–166Д-…

    При выборе модификации вихретокового датчика необходимо учитывать, что минимальная ширина зуба шестерни, шпонки или паза в месте установки датчика не должна быть менее:

    10 мм – для СИЭЛ–166Д–10­…;
    18 мм – для СИЭЛ–166Д–16­…

  • Рабочие условия применения.

    ХарактеристикаЗначение
    Температура окружающей среды, °Сот -30 до 70
    Относительная влажность воздуха при температуре 35 °С, %до 95
    Атмосферное давление, кПаот 84 до 106

Диапазон измерения частоты вращения, Гц………………………………………………………… от 1/30 до 10000.
Диапазон преобразования зазора для модификаций, мм:

СИЭЛ–1664-10-…  …………………………………………………………………………………………… от 0,3 до 2,5;
СИЭЛ–1664-16-…  …………………………………………………………………………………………… от 0,5 до 4,5.

Номинальное значение коэффициента преобразования зазора для модификаций, В/мм:

СИЭЛ–1664-10-…  …………………………………………………………………………………………………………. 4,0;
СИЭЛ–1664-16-…  …………………………………………………………………………………………………………. 2,0.

Пределы допускаемой приведенной погрешности преобразования зазора для всех модификаций, ……….. ±5,0.

Значения зазора при формировании сигнала «Импульс» для модификаций, мм:

срабатывание              СИЭЛ–1664­10­………………………………………………………………………….. 1,75±0,15;
СИЭЛ–1664­16­………………………………………………………………………….. 3,55±0,15;

отпускание                  СИЭЛ–1664­10­………………………………………………………………………….. 1,55±0,15;
СИЭЛ–1664­16­………………………………………………………………………….. 3,15±0,15.

Значения зазора при формировании сигнала «Исправность» для модификаций, мм:

отпускание                  СИЭЛ–1664­10­………………………………………………………………………….. 0,65±0,15;
СИЭЛ–1664­16­………………………………………………………………………….. 1,30±0,15.

Напряжение питания, В, постоянное………………………………………………………………………….. от 14 до 32.
Ток потребления, мА, не более………………………………………………………………………………………………… 30.
Габаритные размеры генератора­-преобразователя, мм………………………………………………… 104×54×24.

Руководство по эксплуатации

Тип преобразователей линейных перемещений СИЭЛ–1661, СИЭЛ–1662, СИЭЛ–1663, СИЭЛ–1664 зарегистрирован в Государственном реестре средств измерений под № 48506-11 и допущен к применению в Российской Федерации
Сертификат об утверждении типа средств измерений
Методика поверки

В комплекте Тандем-1664-В преобразователи линейных перемещений СИЭЛ–1664 могут применяться во взрывоопасных зонах подгрупп IIА, IIB, IIС температурного класса Т6.
Сертификат таможенного союза

СИЭЛ-1664 XX XX
1 2

1. резьба корпуса комплектного датчика:

10        резьба корпуса датчика М10х1 или 3/8”-24 UNF;
16        резьба корпуса датчика М16х1.

2. длина в метрах кабеля комплектного датчика: от 4,0 до 8,0 м с шагом 0,5 м.

Например: обозначение СИЭЛ–1664-­10­-8 указывает, что генератор-преобразователь комплектуется вихретоковым датчиком с установочной резьбой М10х1 и кабелем длиной 8 м

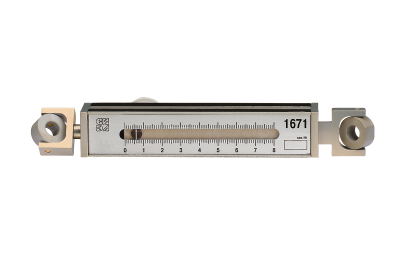

Преобразователь абсолютного (теплового) расширенияСИЭЛ — 1671

  • Описание.

    Преобразователь абсолютного (теплового) расширения СИЭЛ–1671 используется для преобразования перемещения кожуха парового турбогенератора относительно неподвижной части фундамента в выходной постоянный ток.

    Отличительными особенностями преобразователей являются:

    • использование в качестве чувствительного элемента высокоточного потенциометра с числом циклов 10 7, разработанного для авиационной промышленности;
    • применение шарнирных соединений на подвижном и неподвижном концах преобразователя, позволяющее разгрузить точки крепления.

  • Рабочие условия применения.

    ХарактеристикаЗначение
    Температура окружающей среды, °Сот -20 до 70
    Относительная влажность воздуха при температуре 35 °С, %до 95
    Атмосферное давление, кПаот 60 до 106

1671

Диапазон преобразования, мм………………………………………………………………………………………. от 0 до 80.
Диапазон выходного тока, мА………………………………………………………………………………… от 4,0 до 20,0.
Номинальное значение коэффициента преобразования, мА/мм………………………………………………. 0,2.
Пределы допускаемой абсолютной погрешности преобразования во всем диапазоне, мм, не более……………………………………………………………………………………………. ±0,5.
Напряжение питания, В, постоянное……………………………………………………………………………………. 24±8.
Ток потребления, мА, не более………………………………………………………………………………………………… 30.
Длина соединительного кабеля (по заказу), м…………………………………………………………….. от 0,5 до 10.
Сопротивление цепи нагрузки, Ом…………………………………………………………………………. от 100 до 500.
Габаритные размеры с ответной частью разъема, мм, не более…………………………………….. 176х25х85.
Масса, г, не более………………………………………………………………………………………………………………….. 200.

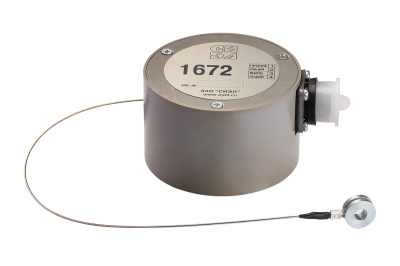

Преобразователь положения регулирующего клапанаСИЭЛ–1672

1672

  • Описание.

    Преобразователь измерительного канала положения регулирующего клапана СИЭЛ–1672 предназначен для преобразования перемещения штока регулирующего клапана (РК) в ток 4– 20 мА

  • Рабочие условия применения.

    ХарактеристикаЗначение
    Температура окружающей среды, °Сот -30 до 70
    Относительная влажность воздуха при температуре 35 °С, %до 95
    Атмосферное давление, кПаот 84 до 106

Диапазон преобразования, мм…………………………………………………………………………………….. от 0 до 320.
Диапазон выходного тока, мА………………………………………………………………………………… от 4,0 до 20,0.
Номинальное значение коэффициента преобразования, мА/мм…………………………………………….. 0,05.
Пределы допускаемой абсолютной погрешности преобразования во всем диапазоне, мм, не более………………………………………………………………………………………………. ±4.
Напряжение питания, В, постоянное……………………………………………………………………………………. 24±8.
Ток потребления, мА, не более………………………………………………………………………………………………… 30.
Длина соединительного кабеля (по заказу), м…………………………………………………………….. от 0,5 до 10.
Сопротивление цепи нагрузки, Ом…………………………………………………………………………. от 100 до 500.
Габаритные размеры с ответной частью разъема, мм, не более………………………………………. 75х70х80.
Масса, г, не более………………………………………………………………………………………………………………….. 500.
