[title_big small_text=»Барьеры искробезопасности» bottom_margin=»yes»]СИЭЛ–1949[/title_big]

[row][column_4]Барьеры искробезопасности

[/column_4][column_6 class=»offset2″]



[list_arrow]

[item]Описание.

Барьеры искробезопасности СИЭЛ–1949 предназначены для обеспечения безопасного подключения первичных преобразующих устройств, находящихся во взрывоопасной зоне, в системах измерения, регулирования, сигнализации, аварийной защиты и управления технологическими процессами на взрывопожароопасных участках.

Барьеры имеют гальваническую связь входвыход, функционально являются шунтдиодными барьерами и обеспечивают вид взрывозащиты “искробезопасная электрическая цепь “i” с уровнем искробезопасной электрической цепи “ia“ (особо взрывобезопасная электрическая цепь), уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей категории IIC, IIВ, IIA по ГОСТ Р52350.112005 и маркировку взрывозащиты [Exia] IIC и [Exia] IIВ/IIA по ГОСТ Р 52350.02005.

Сертификаты соответствия техническому регламенту Таможенного союза:
ТС RU СRU.MH04.В.00395;
ТС RU СRU.АА71.В.00117.
ТС RU СRU.АА71.В.00212.

Модификации устройств для подгрупп IICили IIВ/IIA отличаются значением рабочего напряжения (24, 12, 9, 6 и 3В) постоянного или переменного (буквы AC в обозначении модификации) тока, полярностью напряжения ( N – отрицательная полярность) и наличием возвратных диодов в каналах ( D ). Барьеры выпускаются двух–, трех–, четырех– и восьмиканального исполнения.

Барьеры СИЭЛ–1949КМ расчитаны на повышенное значение допустимой мощности рассеивания (буква M ), обладают уменьшенным проходным сопротивлением и выполнены в компактном корпусе ( K ).

Барьеры СИЭЛ–1949КТ разработаны для подключения тензометрических мостов (буква T ) и выполнены в компактном корпусе .

Трехканальные барьеры СИЭЛ–1949 предназначены как для общепромышленного применения, так и для использования в составе измерительных каналов виброаппаратуры «Тандем-В».

Отличительными особенностями барьеров СИЭЛ–1949 являются:
практическое отсутствие токов утечки через ограничительные стабилитроны при рабочем напряжении на входе;
увеличение ресурса и надёжности изделия за счет использования внутреннего предварительного самовосстанавливающегося предохранителя.

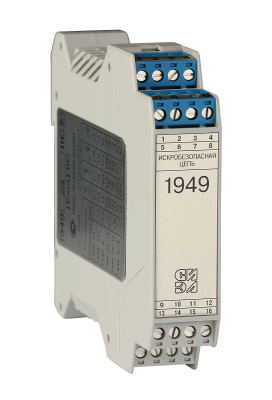

Конструктивно барьеры СИЭЛ–1949 выполнены в пластмассовых корпусах шириной 12,5; 23 и 45 мм, приспособленных для монтажа на DIN–рейку

[/item][/list_arrow]

[/column_6][/row]

[accordion][toggle title=»Обозначения при заказе.»]



СИЭЛ-1949 ХХ / XХX XX X
1 2 3 4

Расшифровка полей обозначения

1 рабочее напряжение постоянного тока канала I 6 6 В,
12 12 В,
24 24 В;
2 рабочее амплитудное значение напряжения переменного тока каналов II и III ~6 6 В,
~12 12 В;
3 подгруппа электрооборудования согласно ГОСТ Р 52350.11­2005; IIC
IIВ/IIА
4 наличие возвратного диода. D

Для облегчения выбора модификации барьера целесообразно воспользоваться следующими материалами: СИЭЛ–1949: выбор модификации

Если все каналы выполнены на одинаковое рабочее напряжение постоянного тока, значение его указывается символами поз.1, а символы поз.2 отсутствуют.

Пример 1:

СИЭЛ–1949–24–IIC–D: барьер искробезопасности пассивный трехканальный с рабочим напряжением каждого канала 24 В постоянного тока, для цепей категории, содержит диод возвратного тока в третьем канале.

Пример 2:

СИЭЛ–1949–24/~12–IIВ/IIА: барьер искробезопасности пассивный трехканальный с рабочим напряжением постоянного тока первого канала 24 В, рабочим амплитудным значением напряжения переменного тока второго и третьего каналов 12 В, предназначен для цепей категории IIВ или IIА.

[/toggle]

[/accordion]
